一、主要特點（SHHZBC3340電力儀器現貨市場“直流電阻測試儀”設計精巧，結構簡單）
一次將高、低壓電流電位測試線全部接到變壓器上，測試過程中不用再倒測試線；
對于星型接法的繞組測試，儀器可以采取三相同時測試的方式測試A0、B0、C0相的電阻，節省測試時間；
三相五柱低壓內部角接的變壓器低壓測試時，儀器內部采用自動助磁的方法，比直接用大電流測試速度快；
顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡度，還可以打印折算到額定溫度下的阻值；
三相測試時先測試A0的數據，再三相同時測試，解決了三相同時測試中性點引出線電阻不能測試的問題，測試數據更接近單相測試值；
具有完善的反電勢保護功能；
儀器內部可以長久存儲測試數據200條（可擴展），還可以使用優盤存儲數據方便用戶導入電腦處理；
儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。
二、主要技術指標及使用條件（SHHZBC3340電力儀器現貨市場“直流電阻測試儀”設計精巧，結構簡單）
1、技術指標
1）測試電流：
三相測試：20A＋20A、10A＋10A、5A＋5A、1A＋1A
分相測試：40A、20A、10A、5A、1A、0.2A
2）測試范圍：40A： 100.0uΩ ~ 0.5Ω 20A： 500.0uΩ ~ 1Ω
10A： 1mΩ ~ 2Ω 5A ： 10mΩ ~ 4Ω
1A： 100mΩ ~ 20Ω 0.2A： 1Ω ~ 100Ω
20A+20A 200uΩ ~ 0.3Ω 10A+10A 500uΩ~0.6Ω
5A+5A 10mΩ ~ 1.5Ω 1A+1A 100mΩ ~7Ω
3）很高分辨率：0.1uΩ
4）準確度： ±（讀數×0.2%+2字）
5）外型尺寸：430mm×320mm×230mm
6）重量： 12kg
2、使用條件
1）環境溫度： －10℃ ～ 50℃ 環境濕度： ≤ 85％RH
2）工作電源： AC220V ± 10% 電源頻率： （50±1）Hz
三、面板功能介紹（SHHZBC3340電力儀器現貨市場“直流電阻測試儀”設計精巧，結構簡單）

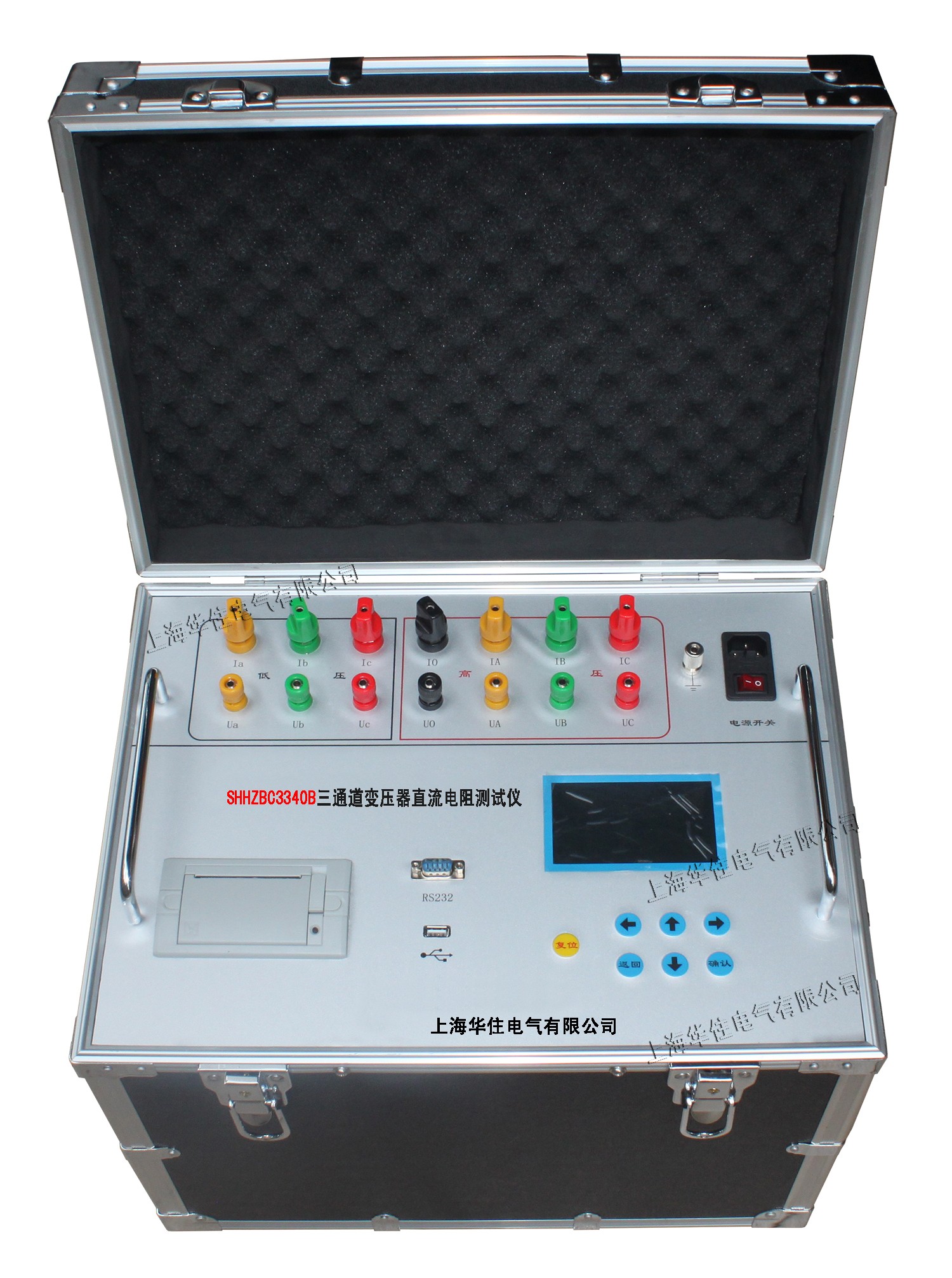

面板示意圖（圖一）
液 晶 屏：顯示實時時鐘，操作菜單、測試數據以及簡易操作說明
按鍵：采用“↑”、“↓”、“←”、“→”、“確認”、“返回”六鍵控制儀器所有功能操作（另：配有“復位”鍵，即在任何時候任何界面，可按此鍵使儀器恢復到開機上電狀態）
基本功能：“←”、“→”鍵移動光標（測試過程中可修改分接位），“↑”、“↓”鍵修改數值，“確認”鍵執行所選操作，“返回”鍵回到上一頁。
電源開關： AC220V電源開關
接地端子：
接線端子（高壓）：接被測變壓器的高壓側或中壓側
接線端子（低壓）：接被測變壓器的低壓
打印機：打印測試數據
USB：優盤接口
RS232：廠家升級用
四、儀器接線（SHHZBC3340電力儀器現貨市場“直流電阻測試儀”設計精巧，結構簡單）
1、用電源線把儀器與外部AC 220 電源連接，用接地線將接地端子與大地連接。
2、兩繞組變壓器測試時依次將高壓測試線（較長的）的四個測試鉗（黃綠紅黑）分別接到高壓側的A、B、C、O套管上，如果只有A、B、C三個套管，可以將黑色測試鉗懸空；測試線另一端與儀器的接線端子對應連接。將低壓測試線（較短的）的三個測試鉗（黃綠紅）分別接到低壓側的a、b、c、套管上，測試線另一端與儀器的接線端子對應連接。
注：整個測試過程不用倒線。
3、三繞組變壓器可以將高低壓繞組測試完后，將高壓測試線（較長的）的四個測試鉗倒接到中壓側測試即可。
4、單相變壓器使用將高壓測試線（較長的）中黃色和綠色的測試鉗接到單相變壓器的高壓側，低壓測試線（較短的）中黃色和綠色的測試鉗接到單相變壓器的低壓側，測試線另一端與儀器的接線端子對應連接。
5、儀器配套的專用測試線已經將電流、電壓線設計到同一鉗口上，接線簡單方便。
一、產品概述

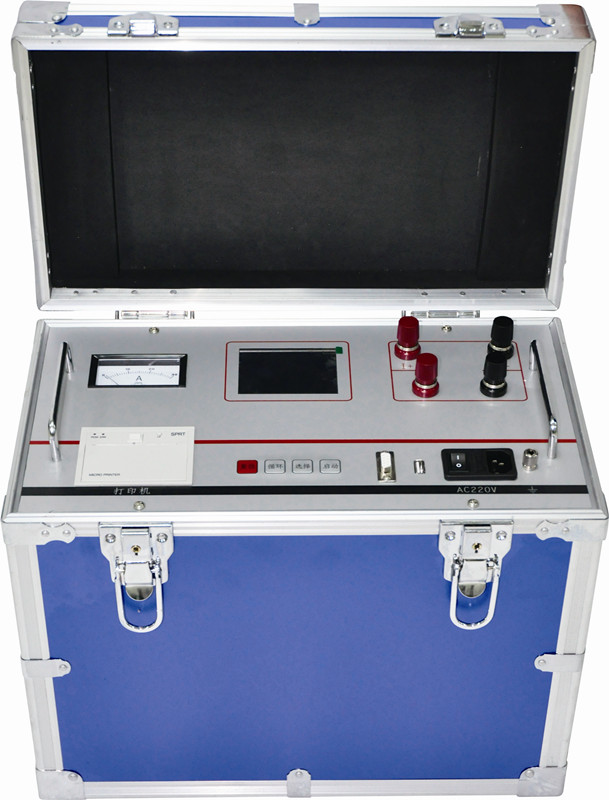

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的SHHZBG-60變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直流電阻的快速測量。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8、測試過程中，禁止移動測試夾和供電線路
三、功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
6、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。
7、320X240點陣的超小像素點的65K真彩色液晶，
8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱
9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲
四、技術指標
1、輸出電流：<5mA、5A、10A、20A 、40A、60A
2、最小分辨率：0.1μΩ
3、量程：40μΩ～300mΩ（60A）
50μΩ～500mΩ（40A）
100μΩ～1Ω （20A）
500μΩ～2Ω （10A）
1mΩ～4Ω （5A）
10Ω-20KΩ （<5mA檔）
4、準確度：±(0.2%+2字)
5、工作溫度：0～40
6、工作濕度：<90%RH，不結露
7、外形尺寸:長325mmX寬240mmX高275mm
8、重量：15KG （不含測試線）
五、系統介紹

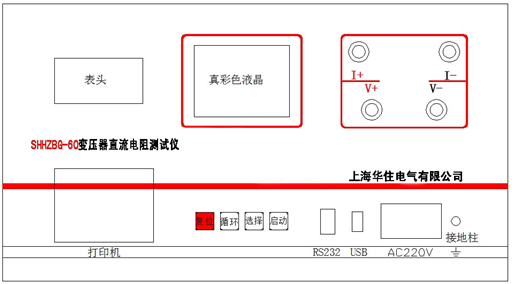

儀器的面板見下圖
AC220 開關 儀器工作電源，交流220V。
接 地 柱 儀器整機接地點，安全保護
復 位 鍵 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。
循 環 鍵 按此鍵光標在主菜單循環滾動
選 擇 鍵 本機復位后，按此鍵進行電流預置。
啟 動 鍵 輸出電流選擇完畢后按下此鍵，微機控制實現全部測試過程。
I+、 I- 輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
V+、 V- 電壓采樣端，V+為電壓線正端，V-為電壓線負端。
RS232 通用串行接口，可通過計算機控制儀器。
USB 可向U盤輸出測試結果。
